SZ-315L红外温度传感器

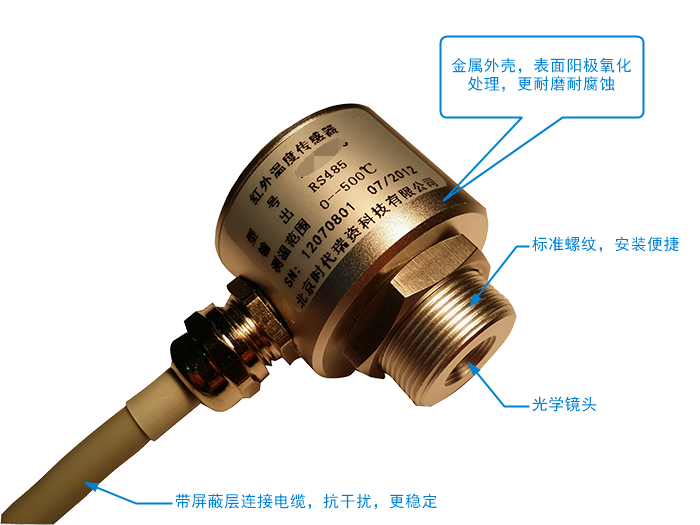

时资红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇集其视场内的目标红外辐射能量,视场的大小由测温仪的光学零件以及位置决定。红外能量聚焦在光电探测仪上并转变为相应的电信号。该信号经过放大器和信号处理电路按照仪器内部的算法和目标发射率校正后转变为被测目标的温度值。除此之外,还应考虑目标和测温仪所在的环境条件,如温度、气氛、污染和干扰等因素对性能指标的影响及修正方法。 一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射能量的大小及其按波长的分布——与它的表面温度有着十分密切的关系。因此,通过对物体自身辐射的红外能量的测量,便能准确地测定它的表面温度,这就是红外辐射测温所依据的客观基础。 红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是最大的优点,使用户可以方便的测量难以接近或移动的目标。时资 SZ-315L红外温度传感器为一体化集成式红外测温仪,传感器、光学系统与电子线路共同集成在金属壳体内;4-20mA输出,红外温度传感器SZ-315L易于安装,金属壳体上的标准螺纹可与安装部位快速连接;同时时资SZ-315L红外温度传感器还有各型选件(例如90°可调安装支架、数字显示表等)以满足各种工况场合要求。红外温度探头又名红外测温探头,红外温度传感器,红外测温传感器。也可称作在线式红外测温仪。

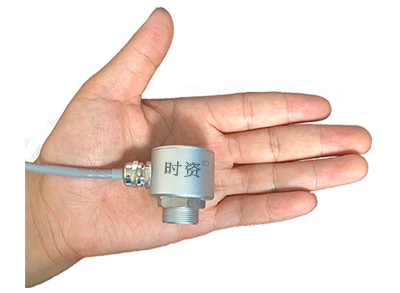

SZ-315L红外温度传感器

时资SZ-315LL红外温度传感器

仪器特点

◆ 测量范围:0--500℃

◆ 发射率0.95

◆ 具备信号短路和电源反接保护功能

◆ 可选配双激光瞄准

◆ 4--20mA线性输出

◆ 可选配二次仪表,大屏显示器,无纸记录仪等

应用范围

包装,涂装,电气,烟草,食品,橡胶,造纸,塑料, 纺织,印刷,复合材料,设备配套等。

技术参数

测量范围 0—500℃
测量精度 ±1%或±1.5℃
重复精度 ±0.5%或±0.5℃
距离系数 14:1
显示分辨率 0.1℃
发射率 固定0.95
响应时间 150ms
瞄准方式 无(可选配双激光瞄准)
工作波段 8~14um
输出方式 4-20mA
最大负载 500Ω
环境等级 Ip64
环境温度 0~70℃
相对湿度 10~95%,不结露
电源 24VDC
电缆长度 1.5m(标准)

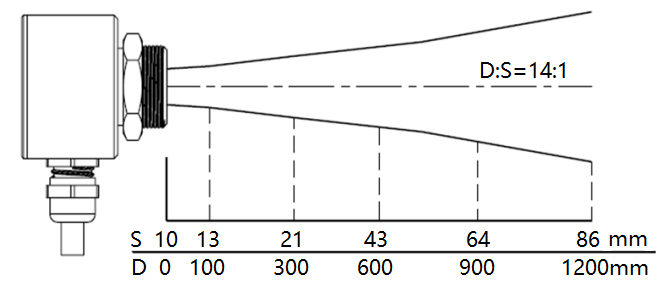

SZ-315L红外温度传感器光路图
